UV test I
25. August 2009

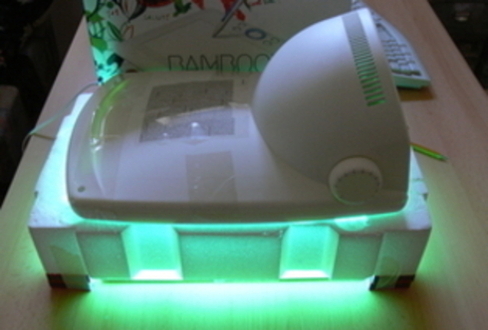

Valmistasime penoplastist, tikutopsidest ja Philipsi näosolaariumist UV valguskasti.
Katse 1
Materjalid:- Toyobo UV plaadi instruktsioonPrintight.pdf
- HP laserprinter
- DATA COPY Inkjet Film (projektorikile)
- Toyobo solarplate Printight 3 x A5
- Philipsi näosolaarium (lampide ja plaadi vaheline kaugus 12cm)
- Klaasplaat (kile ja plaadi kokku vajutamiseks)
- Käärid, nuga, lõikealus, vesi, nõudepesuvahend, salvrätid.
- AKUA veebaasil vesilahustuv sügavtrükivärv
- CALIGO õlibaasil vesilahustuv sügavtrükivärv
Esimene etapp
Marilyn oli ette valmistanud umbes 10 x 10cm rastriga pildi orhideest, mille ümber oli üsna palju valget pinda. Trükkisime selle DATA COPY projektori kilele ning lõikasime välja.
NB! Kujund peab olema postiivis.
Teine etapp
Lõikasime Toyobo (ilmselt Printight) plaadi pooleks. Kasutasime selleks tavalist zhilettnuga, mis olmselt oli selleks tööks liialt nõrk ning nüristus kiiresti. Plaadil on ju terasest aluspind. Tuleb leida midagi paremat plaadi lõikamiseks. Et kiiremini plaati pooleks saada painutasime plaati lõikejoont pidi, mis aga põhjustas nii kile kui ka valgustundliku emulsiooni eemaldumise plaadi terasekihist servades.
Kolmas etapp
Asetasime plaadi papile, selle peale õigesse formaati lõigatud filmipositiivi ning kõige peale klaasi. Libistaime selle õigele kohale solaariumi alla.
Käivitasime solaariumi 5 min.
Neljas etapp
Pesime plaati toatemperatuuri juures õrnalt näpuotstega hõõrudes 2,5 min. (esmalt lasime kraanikuasi vett täis ja pesime seal, seejärel loputasime puhta veega). Kujund oli plaadil enne ja pärast pesemist näha.
Viies etapp
Kuivatasime plaadi esmalt õrnalt salvrätiga ning jätsime veidikeseks seisma.
NB! Fööni puudumisel jäi vahele 10-15 min. 50-60C juures kuivatamist!
Kuues etapp
Seejärel järgnes kinnitamine. Vastavalt juhendile kinnitasime plaati 7 min.
Pärast plaadi AKUA värviga täitmist polnud kujutist näha.
Raster oli näha servades ja kohati keskel aga suurem osa oli sile ja paistis nagu oleks vesi plaati edasi lahustanud ja kinnitamine olnud liiga nõrk.
Järeldused ja võimalikud vead:
- Lampide liiga suur kaugus plaadist.
- Lambid liiga nõrgad.
- Seega oleks vajalik pikem söövitusaeg.
- Liiga tugev pesemine.
- Ei tohi näpuga hõõruda.
- Kuivatamise puudulik läbiviimine fööni puudumise tõttu.
- Kinnitamise liiga lühike aeg
Katse 2
Materjalid:
- Juhend: http://www.toyobo.co.jp/e/seihin/xk/ctp/qf.htm
- HP laserprinter
- DATA COPY Inkjet Film (projektorikile)
- Toyobo solarplate Printight 3 x A5
- Philipsi näosolaarium (lampide ja plaadi vaheline kaugus 12cm)
- Klaasplaat (kile ja plaadi kokku vajutamiseks)
- Käärid, nuga, lõikealus, vesi, nõudepesuvahend, salvrätid.
- AKUA veebaasil vesilahustuv sügavtrükivärv
- CALIGO õlibaasil vesilahustuv sügavtrükivärv
Helen valmistas väikese prooviplaadi ning vastava filmi.
Söövitasime UV valguse käes 3 min.
Kujund oli selgelt ja hästi näha
Pesime 2min.
Tupsutasime üleliigse vee salvrätiga.
Föönitasin 10min.
Kinnitasime UV valgusega 4min.
Kujund oli hägustunud, reljeefi polnud
enam väga näha.
Esmalt proovisime plaati täita AKUA ja
seejärel CALIGO värviga kuid reljeef
oleks jutkui ära sulanud ning plaadil oli
vaid vaevumärgatav kujund.
EBAÕNNESTUS!
Järeldused ja võimalikud vead:Kujund oli selgelt ja hästi näha
Pesime 2min.
Tupsutasime üleliigse vee salvrätiga.
Föönitasin 10min.
Kinnitasime UV valgusega 4min.
Kujund oli hägustunud, reljeefi polnud
enam väga näha.
Esmalt proovisime plaati täita AKUA ja
seejärel CALIGO värviga kuid reljeef
oleks jutkui ära sulanud ning plaadil oli
vaid vaevumärgatav kujund.
EBAÕNNESTUS!
- Lampide liiga suur kaugus plaadist.
- Lambid liiga nõrgad.
- Seega oleks vajalik veel pikem söövitusaeg.
- Liiga tugev pesemine.
- Ei tohi näpuga hõõruda.
- Kinnitamise liiga lühike aeg
Katse 3
Materjalid:
- Juhend: Pikem aeg söövituseks ja kinnituseks.
- HP laserprinter
- DATA COPY Inkjet Film (projektorikile)
- Toyobo solarplate Printight 3 x A5
- Philipsi näosolaarium (lampide ja plaadi vaheline kaugus 12cm)
- Klaasplaat (kile ja plaadi kokku vajutamiseks)
- Käärid, nuga, lõikealus, vesi, nõudepesuvahend, salvrätid.
- AKUA veebaasil vesilahustuv sügavtrükivärv
- CALIGO õlibaasil vesilahustuv sügavtrükivärv
Valmistasin väikese prooviplaadi ning vastava filmi.
Filmi rastri valmistamine Photoshopis
Söövitasime UV valguse käes 15 min.
Kujund oli selgelt ja hästi näha
Pesime 2min (ikkagi sõrmedega üle plaadi silitades.)
Tupsutasime üleliigse vee salvrätiga.
Föönitasin 10min.
Kinnitasime UV valgusega 20min.
Kujund oli näha servadest tugevamini kui keskelt.

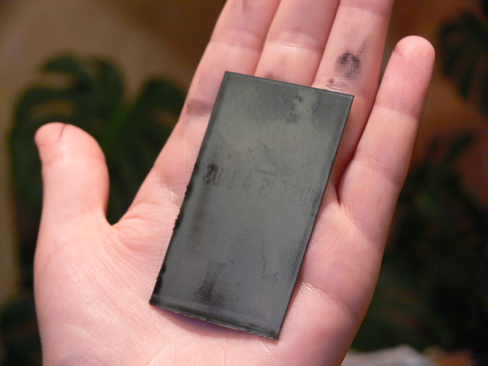

Täitsime plaadi CALIGO värviga.
Senini parim tulemus kuid mitte rahuldav.
Järeldused ja võimalikud vead:
- Seega oleks vajalik veel pikem söövitusaeg.
- Liiga tugev pesemine.
- Ei tohi näpuga hõõruda.
